Назначение

Труболовка внутренняя неосвобождающаяся ТВП предназначена для извлечения насосно-компрессорных труб при проведении ремонтных и аварийно-восстановительных работ в скважинах.

Конструкция

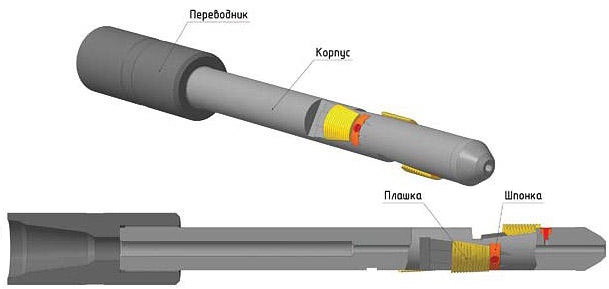

Труболовка типа ТВП состоит из следующих деталей: переводник, корпус, плашка, шпонка, винт. Переводник имеет муфтовый конец с замковой резьбой для соединения с ловильной колонной. На другом конце переводника нарезана специальная резьба для присоединения корпуса труболовки, который выполнен в виде патрубка с наклонными пазами, по которым перемещаются плашки с ловильными резьбами.
Конструкцией труболовки предусмотрен центральный промывочный канал.
Труболовка внутренняя неосвобождающаяся имеет два исполнения: правое и левое.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

В корзину	Шифр типоразмера	Условный диаметр захватываемых труб, мм	Диапазон внутренних диаметров захватываемых труб, мм	Длина, мм	Грузоподъемность, кН	Диаметр промывочного канала, мм	Количество плашек, шт	Масса, кг	Присоединительная резьба
	ТВП-60	60,0	49,0/55,0	800,0	300,0	-	3	16,4	З-76
	ТВП-73	73,0	58,0-65,0	800,0	400,0	10,0	3	19,2	З-76
	ТВП-89	89,0	72,0-79,0	860,0	500,0	14,0	3	25,6	З-76
	ТВП-102	102,0	82,0-96,0	960,0	600,0	14,0	3	36,4	З-76
	ТВП-114	114,0	95,0/110,0	980,0	1000,0	14,0	6	45,0	З-76
	ТВП-140	140,0;168,0	114,0/139,0	1000,0	2200,0	22,0	6	72,0	З-88
	ТВП-146	140,0;168,0	123,0/146,0	1000,0	2200,0	22,0	6	16,4	З-88
	ТВП-168	168,0	136,0/159,0	1000,0	2600,00	22,0	6	19,2	З-88
	ТВП-178	178,0	146,0/172,0	1200,0	2900,0	22,0	6	137,0	3-117
	ТВП-245	245,0	203,0/235,0	1200,0	6500,0	32,0	6	170,0	3-133
	ТВП-342	342,0	272,0/318,0	1300,0	6500,0	44,0	6	248,0	3-133

Труболовка внутренняя плашечная неосвобождающаяся ТВП
